Ghi kéo cáp là phát minh vĩ đại trong lịch sử nhân loại. Chúng giúp việc đưa các đường dây cáp to, nặng qua một quãng đường dài trong đường ống hẹp. Hơn thế, sản phẩm là trợ thủ không thể thiếu trong việc thi công bất kỳ đường cáp ngầm nào. Khi thi công cuộn dây mồi kéo cáp ngầm, dây ghi sẽ được luồn qua bên kia của đường ống ngầm. Sau đó, dây ghi sẽ được nối vào dây cáp điện quang và kéo ngược lại.
Ghi luồn cáp được sử dụng để kéo các đường cáp lớn và dài. Do đó, nó phải chịu tải rất nặng nên cuộn dây ghi cũng được trang bị với kích thước và độ dài lớn hơn. Kích thước phổ biến của ghi kéo cáp là loại 100m, 150m, 200m. Bởi đây là những kích thước phù hợp với khoảng cách thông dụng giữa hai cống ngầm mà nó đi qua.
1. Cấu tạo
Ghi kéo cáp có cấu tạo bao gồm các bộ phận sau đây:
- Khung giá đỡ: Bộ khung này thường làm bằng nhôm hoặc bằng sắt có thể xoay tự do quanh trục. Điều này giúp việc kéo và thu dây diễn ra dễ dàng, nhanh chóng. Phần khung giá đỡ này được đặt trên cặp bánh xe bằng chất liệu cao su giúp việc di chuyển trở nên nhẹ nhàng, thuận tiện.
- Cuộn dây ghi: Được cấu tạo gồm hai lớp đó là phần lõi bằng nhựa Composite và lớp ngoài bằng chất liệu nhựa cứng. Những vật liệu này giúp cuộn dây ghi có tính đàn hồi cao, chịu nhiệt tốt.
- Các bộ phận khác: Đầu bi giúp việc luồn dây dễ dàng trong ống ngầm, đầu chụp và rọ cáp giúp người sử dụng có thể tiến hành công việc ngay mà không cần sự trợ giúp của phụ kiện nào khác.

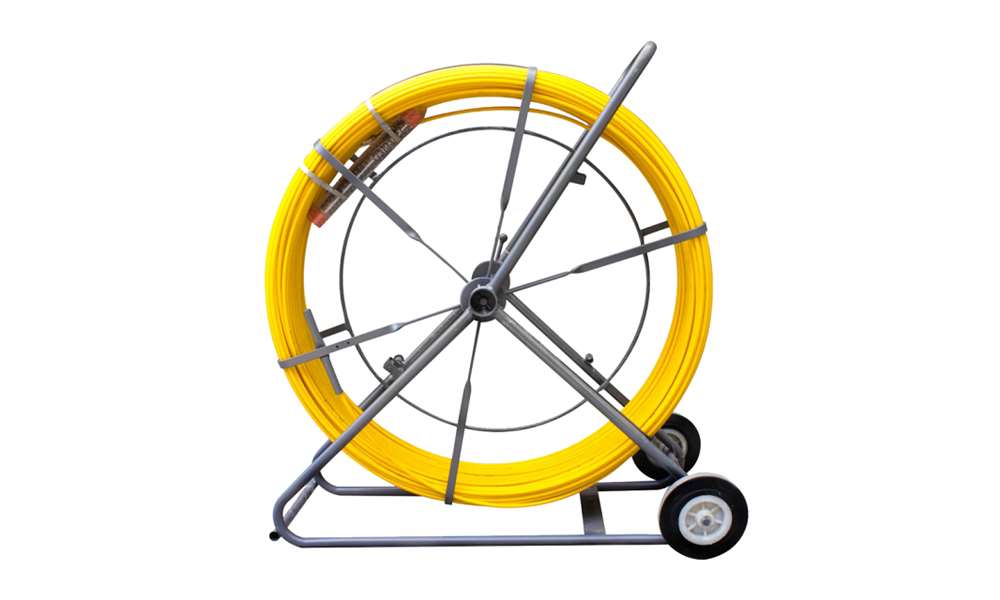

Cấu tạo của Ghi kéo cáp
2. Tính năng

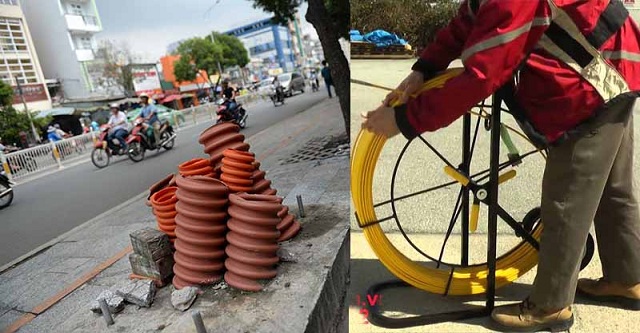

Ngày nay, các đường dây cáp điện, các loại cáp viễn thông không còn treo lơ lửng trên các cột điện nữa. Chúng dần được chôn ngầm dưới mặt đất. Mục đích để đảm bảo giao thông và làm đẹp mỹ quan đô thị. Các loại dây cáp này khi đưa xuống mặt đất sẽ được đặt trong một đường ống nhựa có độ bền cao.
Các đường ống nhựa sẽ được chôn dưới đất trước và được chia thành các đoạn nhỏ 100m, 150m, 200m. Để luồn được dây kéo cáp từ đoạn ống này sang đoạn ống khác người ta phải sử dụng dây mồi có độ dài, độ cứng phù hợp để luồn qua trước. Sau đó, mới kết nối với dây đầu cáp để luồn qua ống.
Và đoạn dây mồi giúp việc luồn cáp diễn ra dễ dàng, thuận lợi chính là Ghi kéo cáp. Tính năng của sản phẩm Ghi kéo cáp:
– Chuyên sử dụng để thi công cấp ngầm cho ngành Viễn Thông, Điện lực.
– Thi công dễ dàng, nhanh chóng.
– Vật liệu chống rạn nứt, hoen gỉ và hoá chất ăn mòn.
– Lực kéo tối đa lớn giúp thi công hiệu quả.
– Thi công tốt và bền bỉ kể cả trong điều kiện thời tiết khắc nghiệt
– Thiết kế gọn nhẹ, dễ dàng di chuyển ở những khu vực địa hình phức tạp.
|
