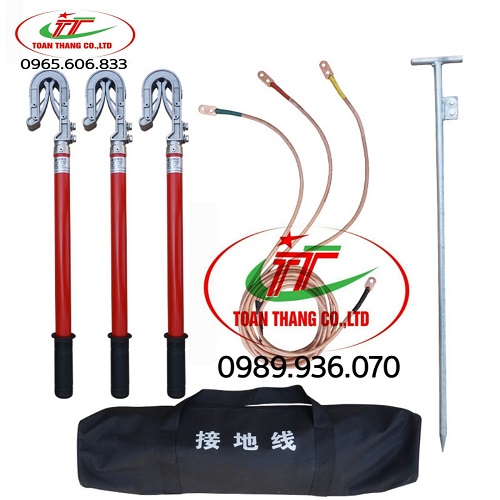

Tầm quan trọng của bộ tiếp địa di động
Trong các trạm biến áp, hệ thống tiếp địa còn gọi là hệ thống tiếp đất có vai trò quan trọng trong vận hành.
Khi xảy ra hiện tượng cách điện của thiết bị điện, cách điện của sứ bị hỏng sẽ xuất hiện dòng điện ngắn mạch. Khi đó, dòng điện rò chạy qua vỏ thiết bị điện hoặc chạy qua sứ đi theo dây dẫn xuống các điện cực và chạy tản vào đất.
Khi có sét đánh vào đường dây, sóng sét mang điện áp cao lan truyền vào trạm biến áp. Lúc đó, các thiết bị chống sét làm việc dẫn dòng điện sét đi theo dây dẫn xuống các điện cực và chạy tản vào đất.
Khi xảy ra sự cố chạm đất trong hệ thống điện 3 pha trung điểm không nối đất. Dòng điện chạm đất (còn gọi là dòng điện thứ tự không) sẽ đi qua các điện cực và chạy tản vào đất.
- Bộ tiếp địa di động được chia làm 3 loại: Bộ tiếp địa an toàn, Bộ tiếp địa làm việc, Bộ tiếp địa chống sét.
- Bộ tiếp địa an toàn: Có vai trò đảm bảo an toàn cho người làm việc gần các thiết bị mang điện có điện áp cao, nhằm ngăn ngừa tai nạn điện giật khi cách điện bị hư hỏng.
- Bộ tiếp địa làm việc: Hệ thống này có vai trò đảm bảo tình trạng làm việc bình thường của các thiết bị điện.
- Hệ thống tiếp địa chống sét: Có nhiệm vụ ngăn ngừa ảnh hưởng của điện áp khí quyển do sét gây ra đánh thẳng vào trạm hoặc đánh lan truyền qua đường dây vào trạm.
Dù bộ tiếp địa được chia thành nhiều loại, để phục vụ mục đích sử dụng nhưng nhìn chung chúng vẫn có cấu tạo cơ bản giống nhau. Hai thành phần chính của hệ thống tiếp địa là: điện cực và dây tiếp địa.
Điện cực
Các điện cực nối đất gồm điện cực thẳng đứng hoặc điện cực nằm ngang chôn ngầm dưới đất ở một độ sâu nhất định.
Chúng thường được làm bằng thép ≥ L50x50x5 mm mạ kẽm hoặc bằng thép tròn Φ 22mm2 mạ kẽm có chiều dài từ 2m đến 3m được đóng sâu xuống đất theo phương vuông góc. Đầu trên cọc nằm cách mặt đất từ 0,5m đến 0,8m, được hàn liên kết với nhau trong lòng đất bằng các thanh sắt dẹt có tiết diện S = 40 x 4 = 160mm2, để chống ăn mòn hoá học (không dùng thép có chiều dày nhỏ hơn 4mm). Khoảng cách giữa hai cọc từ 2m đến 5m.
Dây tiếp địa
Dây tiếp địa nằm phía trên mặt đất làm bằng thép tròn mạ Φ10 hoặc dây đồng mạ nhiều sợi S ≥ 25mm2. Tiết diện dây nối đất không bé hơn 1/3 tiết diện của dây pha.
Một đầu dây tiếp địa bắt vào các cọc tiếp địa, một đầu bắt vào các bộ phận cần được nối đất.
Bộ tiếp địa an toàn: Dây tiếp địa được nối vào các giá đỡ thiết bị điện, vỏ tủ bảng điện, vỏ máy biến thế…
Bộ tiếp địa làm việc: Dây tiếp địa được nối vào sứ trung điểm máy biến áp, điểm cuối chung cuộn dây thứ cấp TI, điểm cuối chung cuộn dây sơ cấp và điểm cuối cuộn dây thứ cấp A hở (∠) của máy biến điện áp TU…
Bộ tiếp địa chống sét: Dây tiếp địa được nối vào điểm cuối của kim thu lôi hoặc điểm cuối của các thiết bị chống sét.
* * * * *
